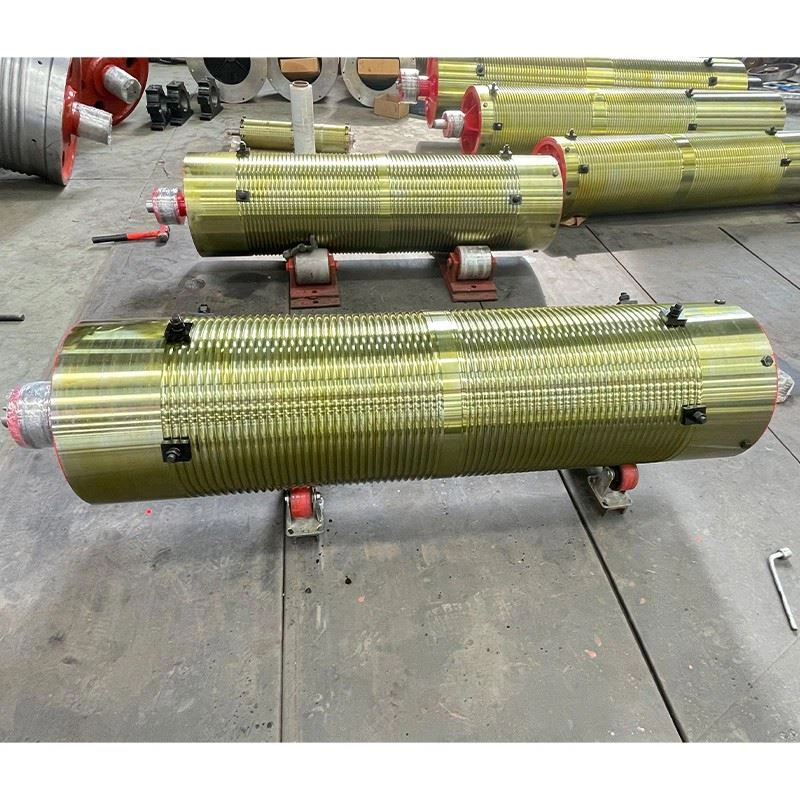

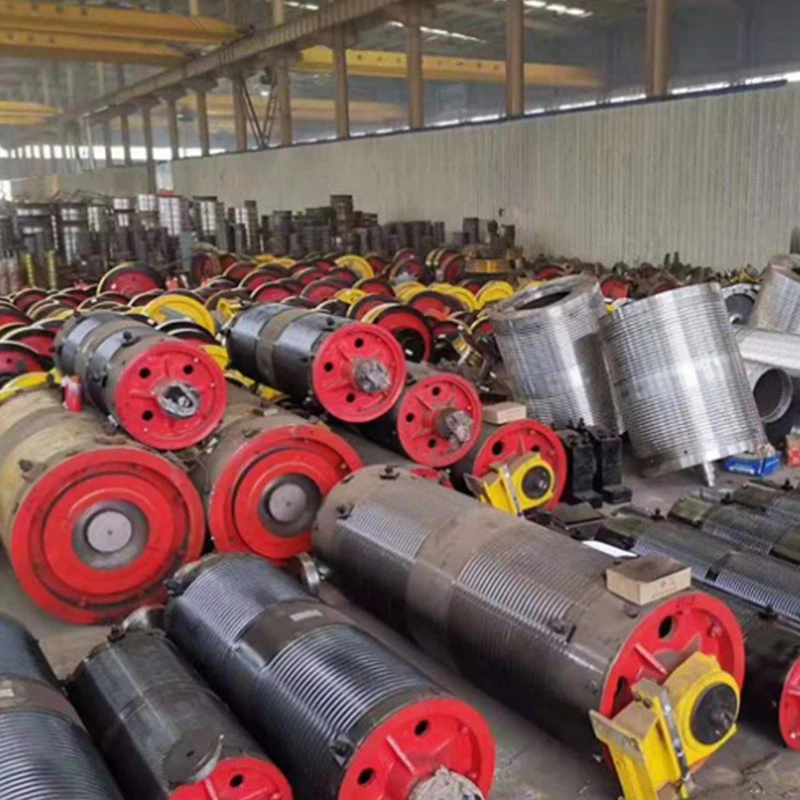

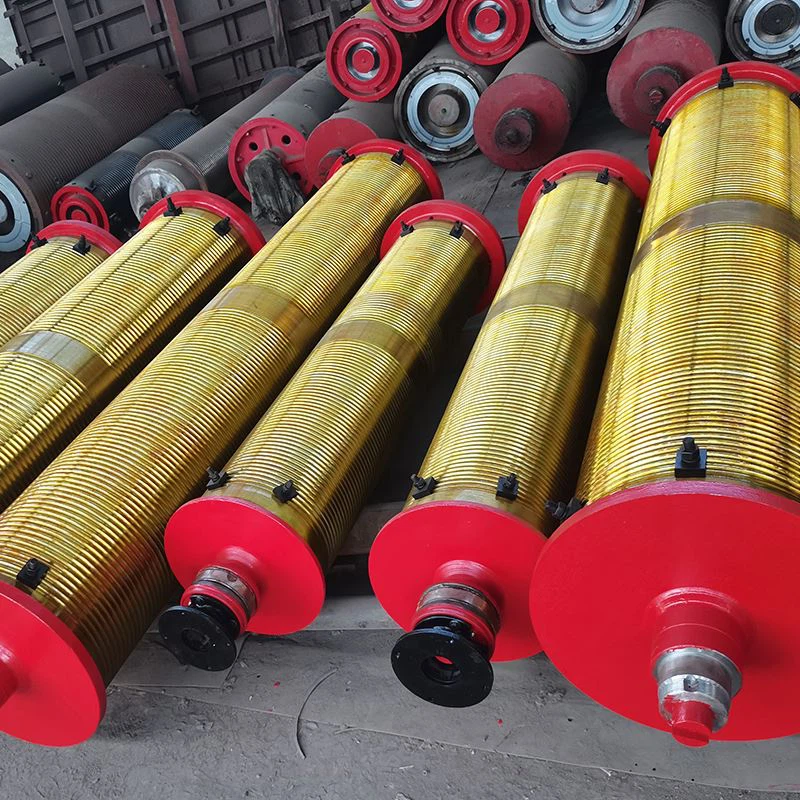

کرین ڈرم

کرین ڈرم ، جسے تار رسی ڈرم یا رسی ریل بھی کہا جاتا ہے ، کرین کے لہرانے والے نظام کے بنیادی جزو کے طور پر کام کرتا ہے۔ اس کا بنیادی کردار ہموار اور محفوظ حرکت کو یقینی بناتے ہوئے لفٹنگ کی کارروائیوں کے دوران تار کی رسی کو ہوا ، ذخیرہ کرنے اور رہنمائی کرنا ہے۔ عام طور پر پل اور گینٹری کرینوں کے الیکٹرک ونچز اور ٹرالی میکانزم میں مربوط ، کرین ڈرم اعلی بوجھ اور بار بار نقل و حرکت کا مقابلہ کرتا ہے ، جس سے نظام کی مجموعی کارکردگی اور حفاظت کو براہ راست متاثر ہوتا ہے۔

ایک عام ڈھول اسمبلی میں ڈھول شیل (باڈی) ، ڈھول شافٹ ، گیئر جوڑے کی پلیٹ ، اندرونی فلانج گیئر ، بیرنگ اور بیئرنگ ہاؤسنگ شامل ہیں۔ زیادہ تر کرین ڈرم میں ایک جامع ڈھانچہ پیش کیا جاتا ہے جس میں سڈول سرپل نالیوں کے ساتھ ایک جامع ڈھانچہ ہوتا ہے جو یکساں طور پر رسی کی رہنمائی کرتا ہے اور پس منظر کے تناؤ کو کم کرتا ہے۔

کرین ڈرم کام کرنے والے بوجھ اور ساختی ضروریات پر مبنی مختلف مواد کا استعمال کرتے ہوئے تیار کیے جاتے ہیں:

گرے کاسٹ آئرن: HT200 (GB 9439)-روشنی سے درمیانی ڈیوٹی کی ایپلی کیشنز کے لئے موزوں ہے۔

کاسٹ اسٹیل: عام درجات میں زیڈ جی 270–500 یا 20# اسٹیل شامل ہیں-درمیانے درجے کے ڈیوٹی ایپلی کیشنز کے لئے مثالی۔

ویلڈیڈ اسٹیل پلیٹیں: Q235B, Q345B, Q355B, or 45# steel – used in heavy-duty welded drums. For diameters ≤800mm, Q355B seamless pipes are recommended to avoid welding defects and enhance roundness. For diameters >800 ملی میٹر ، سرکلر بٹ ویلڈیڈ اسٹیل پلیٹوں کا استعمال کیا جاتا ہے ، جس میں تمام ویلڈز کو 100 ٪ الٹراسونک ٹیسٹنگ کا نشانہ بنایا جاتا ہے۔

کلیدی تکنیکی پیرامیٹرز (حوالہ کے لئے)

تار رسی قطر:11.5–24 ملی میٹر (روایتی حد)

ڈھول قطر D:تجویز کردہ معیاری اقدار: 300 ، 400 ، 500 ، 650 ، 700 ، 800 ، 900 ، 1000 ملی میٹر

نیچے رداس R:{{0}}. 53–0.6 × d (تار رسی قطر)

رسی نالی چوڑائی سی:

معیاری نالی: C {{0}}. 25–0.4 × d

گہری نالی: C {{0}}. 6–0.9 × d

سرپل پچ ٹی:

معیاری نالی: t 1=d + (2–4) ملی میٹر

گہری نالی: t 2=d + (8–9) ملی میٹر

اونچائی اور تناسب اٹھانا:رسی نالیوں اور ڈھول کی لمبائی کی مطلوبہ تعداد کا تعین کریں۔

ملٹی پرتوں کے سمیٹنے والے ڈھولوں کے ل a ، ایک رسی کا بندوبست کرنے والا یا مناسب فلانج گائیڈ ڈھانچہ سمیٹنے کے دوران خودکار رسی کی رہنمائی کو یقینی بنانے کے ل equipped لیس ہے۔

اینٹی رسپ آف فلنگس ڈھول کے دونوں سروں پر نصب ہیں۔ جب مکمل طور پر زخم لگے تو ، فلانج کی اونچائی کم از کم ہونی چاہئے1.5×تار رسی قطر (2×ٹاور کرینوں کے لئے) بیرونی رسی کی سطح کے اوپر۔

توسیع شدہ خدمت کی زندگی: کاربرائزنگ اور سخت کرنے والی ٹکنالوجی (سخت گہرائی: 2.5–3.8 ملی میٹر) کے ذریعے گہری سخت رسی نالیوں کو تار کی رسی اور ڈھول دونوں پر پہننے کو کم کرنا ، استحکام کو بڑھانا۔

بہتر حفاظت: ایک عقلی کلیمپنگ ڈھانچہ اور فلانج ڈیزائن رسی کودنے سے روکتا ہے ، آپریشنل خطرات کو کم سے کم کرتا ہے اور حفاظت کو بہتر بناتا ہے۔

مکمل تخصیص: ڈھول کا سائز ، مواد ، اور رسی نالی کی قسم کو بوجھ کے مخصوص حالات ، لفٹنگ اونچائیوں ، خلائی رکاوٹوں اور تار کی رسی کی وضاحتوں کو پورا کرنے کے لئے تیار کیا جاسکتا ہے۔

اعلی طاقت انٹیگریٹڈ ڈھانچہ: بغیر کسی رکاوٹ کے پائپ یا موٹی دیواروں والی اسٹیل پلیٹوں کو ترجیح دی جاتی ہے تاکہ اخترتی مزاحمت کو بہتر بنایا جاسکے ، خاص طور پر ہیوی ڈیوٹی کی ایپلی کیشنز کے ل .۔

کوالٹی ٹریسیبلٹی: قومی اور بین الاقوامی معیارات کی تعمیل کرتے ہوئے ، مکمل عمل کوالٹی کنٹرول تمام ڈھولوں کو سخت معائنہ (ظاہری شکل ، جہتی چیک ، غیر تباہ کن جانچ) کو یقینی بناتا ہے۔
